T.P.Nº 4 " Amplificadores de potencia en clase A"

Objeto:

• Analizar las características lineales de los amplificadores de potencia en clase A.
• Analizar las potencias que intervienen en una etapa, buscando que el circuito cumple la condición de operación segura
• Realizar el trazado de las rectas de carga estática y dinámica, analizando la ubicación del punto Q para que cumpla con la máxima excursión de señal simétrica sin deformacion.
• Hallar el rendimiento de potencia
• Analizar las condiciones de disipación térmica correcta, sin que sufra envalamiento térmico.
• Buscar para los diseños de los circuitos las soluciones practicas que mejor se adapten a las consignas del presente trabajo
• Verificar para cada diseño el funcionamiento de la etapa utilizando software de simulacion aplicado.
• Presentar el informe del TP en tiempo y en forma

Software aplicado:

• Multisim 7

Desarrollo practico:

1) Determinar el disipador adecuado para que el transistor BD135 pueda disipar 5W sin sufrir envalamiento térmico.


2) Calcular la máxima potencia que pueda disipar el transistor TIP41, si utilizamos un disipador con una Rtda= 50ºC/W


3) Determinar el disipador adecuado para que el transistor TIP107 pueda disipar 10W sin sufrir envalamiento térmico.
4) Calcular la máxima potencia que pueda disipar el transistor BD136, si utilizamos un disipador con una Rtda=30ºC/W
5) Un amplificador de potencia tiene como transistor de salida un 2N3055. Calcular la resistencia térmica del disipador, sabiendo que dicho transistor tiene que disipar 25W y que por problemas de diseño no puede superar el mismo 80mm de longitud por necesidades de montaje.

6) Calcular la máxima potencia que puede disipar un transistor 2N1711 a una temperatura ambiente de 40ºC suponiendo que el montaje del mismo se realizo:
a. Sin disipador
b. Con un disipador que tiene Rtda=1.5ºC/W



7) Un amplificador clase A. Cuyo circuito se indica a continuación.

Utilizando software aplicado se le determinara las principales características la impedancia de entrada y salida, la ganancia de tensión y de potencia, el ancho de banda y la distorsión.

a) En primer termino haremos la determinación de la impedancia de salida del amplificador.
Conectando los instrumentos de la siguiente manera:

Al cerrar la llave, variamos el potenciometro R6 para obtener la mitad de la tensión de salida y luego medimos el potenciometro, y nos queda que la impedancia de salida es 1.5K:

 b) Determinación de la impedancia de entrada del amplificador, montar los instrumentos de la siguiente manera:

Al igual que para la impedancia de salida, variamos R6 hasta obtener la mitad de la tensión a la salida,

c) Medición de la ganancia de tensión del amplificador.

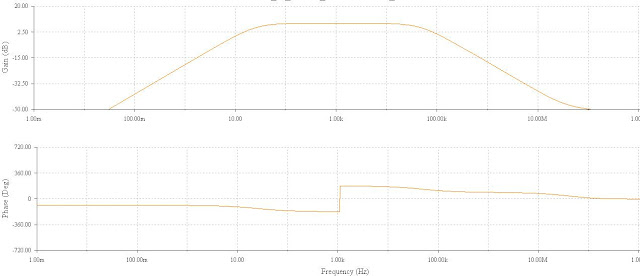

e) Respuesta en frecuencia: (Ancho de banda)

f) Determinación de la distorsión armónica:

g) Características técnica:

8) Diseñar un amplificador clase A con un grupo darlington sabiendo que la potencia de salida es de1W y que la señal de entrada es 12Vp. Transistor utilizado TIP112

10) Redacte las conclusiones finales del TP haciendo una síntesis sobre los resultados obtenidos en el mismo.

En este TP pudimos observar todo el tema de disipación, aprendimos a utilizar la tabla para hacer el calculo de los disipadores, también vimos las diferencias entre poner un disipador y no ponerlo.
Realizamos las mediciones de las impedancias entrada/salida, respuesta en frecuencia, distorsión armónica y por ultimo realizamos los cálculos para obtener un circuito con una potencia de salida de 1W
